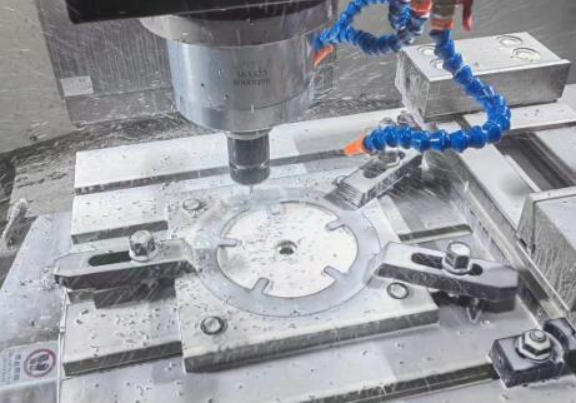

यदि हाइड्रोजन युक्त कटिंग द्रव का उपयोग किया जाता है, तो हाइड्रोजन को विघटित किया जाएगा और काटने की प्रक्रिया के दौरान उच्च तापमान पर जारी किया जाएगा, जिसे टाइटेनियम द्वारा अवशोषित किया जाएगा और हाइड्रोजन उत्सर्जन का कारण होगा। यह टाइटेनियम मिश्र धातुओं के उच्च तापमान तनाव संक्षारण दरार का कारण भी हो सकता है।
काटने के तरल पदार्थ में क्लोराइड भी उपयोग किए जाने पर विषाक्त गैसों को विघटित या अस्थिर कर सकता है, और उपयोग किए जाने पर सुरक्षा सुरक्षात्मक उपायों को ले सकता है, अन्यथा इसका उपयोग नहीं किया जाना चाहिए; काटने के बाद, भागों को क्लोरीन-मुक्त सफाई एजेंट के साथ पूरी तरह से साफ किया जाना चाहिए ताकि क्लोरीन युक्त अवशेषों को हटाया जा सके।
यह काम, जुड़नार और टाइटेनियम मिश्र धातु संपर्क, तांबा, टिन, कैडमियम और उनके मिश्र धातुओं से बने लीड या जस्ता-आधारित मिश्र धातुओं का उपयोग करने के लिए निषिद्ध है।
टाइटेनियम मिश्र धातुओं के संपर्क में सभी कार्यों, जुड़नार या अन्य उपकरणों को साफ होना चाहिए; टाइटेनियम मिश्र धातु भागों को साफ करने के बाद, ग्रीस या फिंगरप्रिंट प्रदूषण को रोकने के लिए, अन्यथा यह नमक (सोडियम क्लोराइड) तनाव संक्षारण का कारण हो सकता है।
सामान्य परिस्थितियों में, टाइटेनियम मिश्र धातु को काटते समय, इग्निशन का कोई खतरा नहीं होता है, केवल माइक्रो कटिंग में, ठीक चिप्स कट ऑफ में इग्निशन दहन की घटना होती है। आग से बचने के लिए, बड़ी मात्रा में कटिंग तरल पदार्थ डालने के अलावा, इसे मशीन टूल पर चिप्स के संचय को भी रोकना चाहिए, कुंद के तुरंत बाद टूल को बदलना चाहिए, या कटिंग गति को कम करना चाहिए, चिप की मोटाई को बढ़ाने के लिए फीड को बढ़ाएं। आग के मामले में, तालक पाउडर, चूना पत्थर का पाउडर, सूखी रेत और अन्य आग बुझाने वाले उपकरणों का उपयोग आग को बुझाने के लिए किया जाना चाहिए, यह कड़ाई से कार्बन टेट्राक्लोराइड, कार्बन डाइऑक्साइड आग बुझाने वाले का उपयोग करने के लिए प्रतिबंधित है, और पानी नहीं हो सकता है, क्योंकि पानी दहन में तेजी ला सकता है, और यहां तक कि हाइड्रोजन विस्फोट का नेतृत्व कर सकता है।
